DIY แท่นซ่อมจักรยาน/Siamnext

[siamnext]

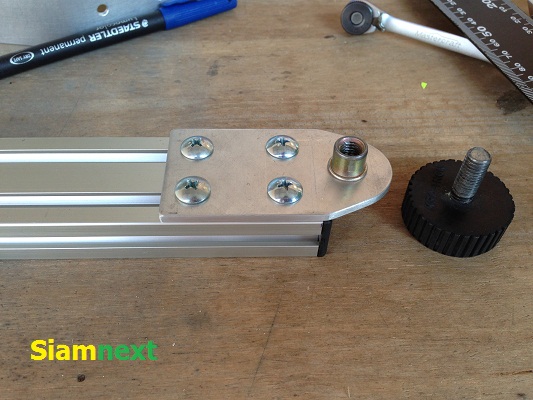

ประกอบแผ่นยึดลูกยาง
ริเวทนัทที่ติดตั้งเป็นเกลียว M8 ตามขนาดเกลียวของลูกยางที่ได้มา จะใช้นัทธรรมดายึดแทนก็ได้ หรือเกลียวขนาดอื่น ตามวัสดุที่หาได้ครับ

[siamnext]

ยึดสกรูให้เรียบร้อย

[siamnext]

ที่ปลายทั้งสองติดแผ่นยางกันขูดขีดพื้นไม้

[siamnext]

ขันลูกยางกับแผ่นยึดที่ปลาย ปรับระดับสูงต่ำให้เท่าๆกัน

[siamnext]

ชิ้นส่วนของขาเดี่ยว
ใช้โปรไฟลล์ในซีรี่40mm ขนาด40x40 ยาว500mm
นัท,สกรู M6

[siamnext]

ประกอบแผ่นยึดกับขา เตรียมประกอบกับชุดตีน

[siamnext]

ส่วนประกอบของชุดจับแกนยึดตะเกียบหน้าหลัง
ริเวทนัท,สกรู,แหวนรองM6 ลูกบิดเกลียวยาว40mm

[siamnext]

ด้านล่างใต้จุดยึดลูกบิด จะผ่าเป็นร่องยาวสองร่อง

[siamnext]

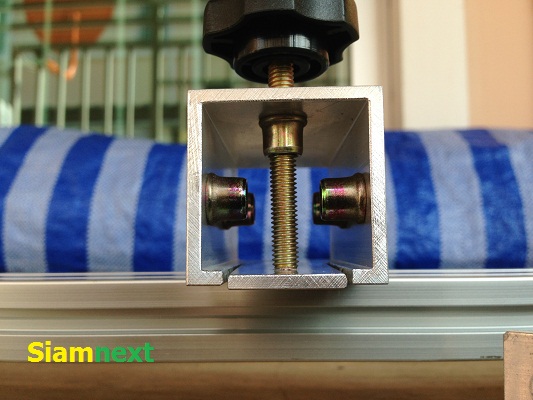

ลูกบิดขันลงมาแตะพอดี

[siamnext]

ถ้าหมุนลูกบิดลงมาอีกแผ่นที่ผ่าไว้จะถูกกดลงมาเพื่อใช้ล็อคชุดจับตะเกียบไม่ให้เลื่อน

[siamnext]

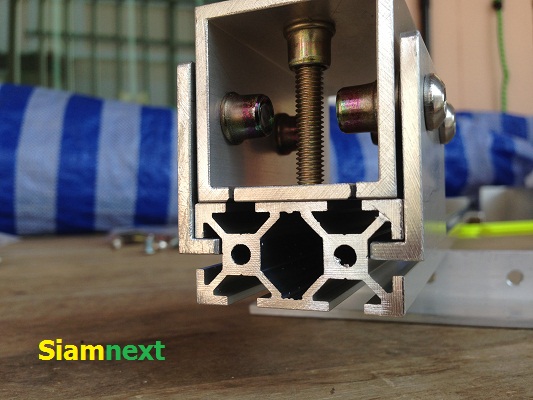

ประกอบแผ่นเกาะรางซ้ายขวากับชุดจับตะเกียบ
ชุดจับแกนจะสวมเข้ากับร่องด้านข้างของโปรไฟลล์

[siamnext]

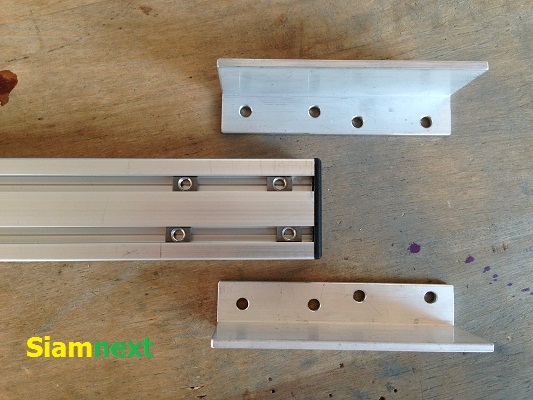

ใส่นัทในร่องที่คานบนสี่ตัวเพื่อใช้ยึดกับชุดรับBB

[siamnext]

ชุดรับBB ใช้ฉากอลูตัดให้ได้ประมาณ40mm แล้วเจาะรูสำหรับยึดสกรู

[siamnext]

ใต้อลูฉากจะมีแผ่นยึดเฟรมจักรยานกันตก

[siamnext]

แผ่นยึดกันเฟรมตกจะใช้สกรู M5 ยึดไปพร้อมกับอลูฉาก
