DIY # 020 ติดตั้งเกียร์เสือหมอบ Ultegra Di2

[ตาโจ]

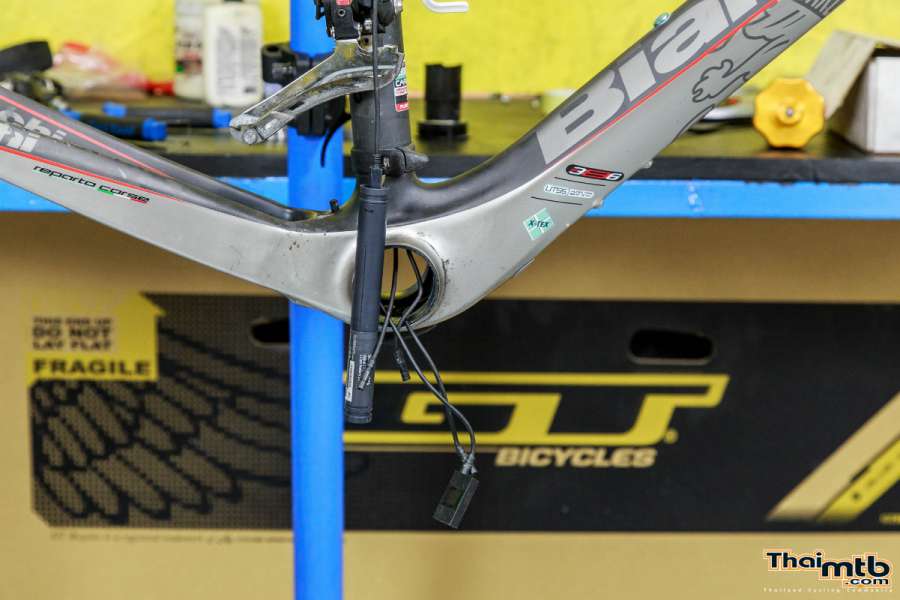

ขั้นที่ 10 ต่อสายไฟเข้ากับแบตเตอรี่ แล้วสอดปลายสายอีกด้านตามท่อนั่ง มาโผล่ที่กะโหลก


[ตาโจ]

ขั้นที่ 11 ทำการต่อปลายสายไฟทั้ง 4 เส้นเข้ากับกล่องเชื่อมสายไฟ B จากนั้นให้ยัดกล่องเชื่อมสายไฟ B เก็บเข้าไปในเฟรมให้เรียบร้อย



จากนั้นทดสองใช้งานปรับมือเกียร์ทั้งสองข้าง ว่าสามารถเคลื่อนที่ขึ้น-ลง ได้ทั้งสับจาน และ ตีนผีหรือเปล่า ถ้าได้ก็ให้ข้ามไปทำขั้นตอนต่อไป ถ้ายังไม่ได้ให้ตรวจสอบสายไฟ และ จุดต่อ ว่าเชื่อมกันสนิทใหม จนสามารถใช้งานได้แล้วจึงข้ามไปทำในขั้นตอนต่อไป

[ตาโจ]

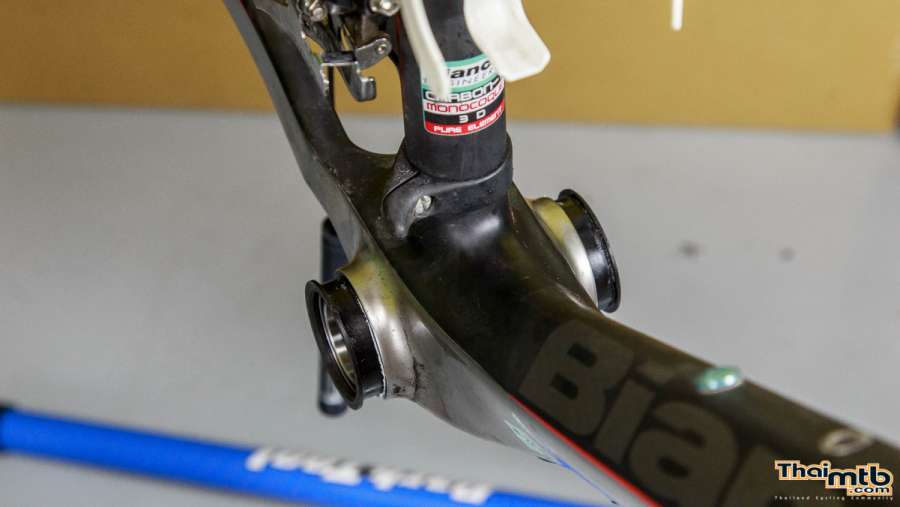

ขั้นที่ 12 ทำการติดตั้งลูกปืนกะโหลกเข้ากับเฟรม




[ตาโจ]

ขั้นที่ 13 ประกอบขาจานเข้ากับกะโหลก


[ตาโจ]

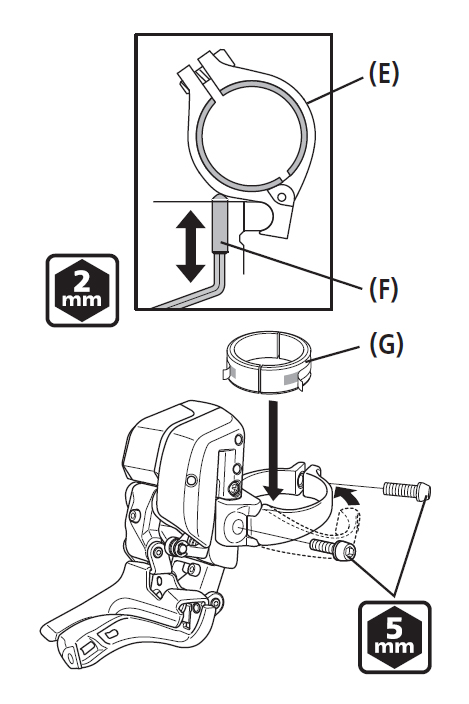

ขั้นที่ 14 ปรับตั้งสับจานให้อยู่ตำแหน่ง ความสูง และ มุมเหมาะสม กรณีตัวอย่างเป็นการใช้ใบจานไม่สมมาตร ให้วัดตำแหน่งสับจานเทียบกับใบจานมุมที่โตสุด


ติดตั้งแผ่นรองน๊อตดันการปรับมุมของสับจาน ที่ท่อนั่งเฟรม


เมื่อปรับความสูงของสับจานได้แล้ว ให้ขันน็อตยันเฟรมให้แนวสับจานขนานกับใบจาน

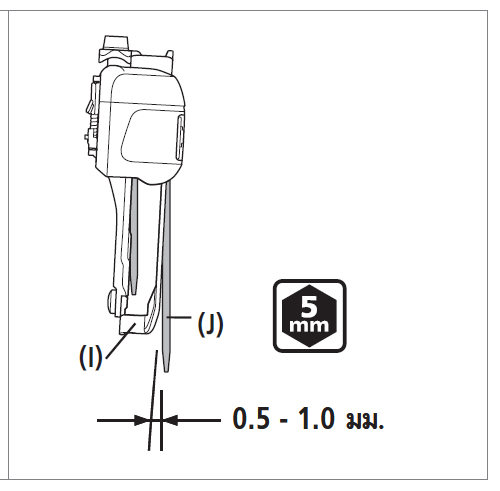

ปรับให้แนวสับจานขนานกับใบจาน


เทคนิคเล็กน้อยคือ ปรับให้แนวสับจานงุ้มเข้าเล็กน้อย ก่อนจะปรับน็อตยันสับจานให้สับจานหมุนออกมาขนานกับใบจาน ก่อนจะมำการขันน็อตล็อตสับจานให้แน่น


การตั้งความสูงของสับจานให้ตั้งความสูงของสับจานสูงกว่าจานใบใหญ่ (หรือมุมใหญ่สุดในใบจานไม่สมมาตร) ประมาณ 1-3 มม


[ตาโจ]

ขั้นที่ 15 ร้อยโซ่เข้ากับตีนผี เฟืองหลัง และ จานหน้า จากนั้นทำการต่อโซ่ให้เรียบร้อย

[ตาโจ]

ขั้นที่ 16 ปรับเกียร์ไปที่ จานหน้าเล็กสุดเฟืองหลังใหญ่สุด ปรับตั้งสับจานในเกียร์ความเร็วต่ำให้โซ่ไม่เสียดสีกับสับจาน โดยการปรับตั้งที่ สกรู B




[ตาโจ]

ขั้นที่ 17 ปรับเกียร์ไปที่ จานหน้าใหญ่สุด-เฟืองหลังเล็กสุด จากนั้นให้ทำการปรับตั้งน็อต H เพื่อป่องกันไม่ให้ตีนผีล้นใบจานออกมาด้านนอก



[ตาโจ]

ขั้นที่ 18 ปรับทริมสับจาน
1.ให้ปรับจานหน้าไปที่จานใบใหญ่-เฟืองหลังใหญ่สุด

2.กดปุ่มสวิทช์ที่ กล่องรวมสาย A ค้างไว้ให้ไฟสีแดงติดเพื่อเริ่มการปรับทริมสับจาน

3.ปรับสวิทช์เปลี่ยนเกียร์ที่มือเกียร์ด้านซ้าย เพื่อเลื่อนปรับตำแหน่งของสับจานรอย่างละเอียด ให้ตัวสับจานไม่เสียดสีกับโซ่ในตำแหน่งเกียร์ดังกล่าว กดปุ่มสวิทช์ E เมื่อต้องการให้สับจานเลื่อนออกด้านนอก กดปุ่มสวิทช์ F เมื่อต้องการให้สับจานเลื่อนเข้าด้านใน ในการปรับสวิทช์ทั้งสอง สับจานจะเลื่อนเข้า-ออกได้เล็กน้อย โดยสามารถเลื่อนเข้าได้ 12 ขั้น และ เลื่อนออก 12 ขั้น รวมกับตำแหน่งเริ่มต้นทำให้สามารถปรับการเลื่อนสับจานอย่างละเอียดได้ 25 ขั้น

4.ปรับจนสับจานเลื่อนมาอยู่ในตำแหน่งที่ไม่เสียดสีโซ่ในเกียร์ดังกล่าว

5.กดสวิทช์ที่กล่องรวมสาย A หนึ่งครั้งให้ไฟแดงดับลง เพื่อเป็นการสิ้นสุดการทริมตั้งตำแหน่งสับจาน




[ตาโจ]

ดูคลิปนี้ประกอบย้ำเพื่อความเข้าใจในการปรับตั้งสับจานอีกครั้งน่ะครับ

[align=center][/align]

[ตาโจ]

ผลการปรับทริมสับจานในตำแหน่งที่เหมาะสม สับจานจะไม่สีกับโซ่ เมื่อใช้เกียร์ จานหน้าใหญ่ - เฟืองหลังใหญ่สุด


[ตาโจ]

ขั้นที่ 19 ทำการปรับตั้งน็อตตั้ง B - Tension เพื่อให้ระยะระหว่างลูกรอกตีนผีตัวบนอยู่ห่างจากเฟืองหลังในระยะที่เหมาะสม โดยตั้งให้ลูกรอกตัวบนอยู่ห่างจากเฟืองหลังประมาณ 3-5 มม


[ตาโจ]

ขั้นที่ 20 ปรับตีนผีไปที่เฟือง 5 (นับจากด้านในสุด) จากนั้นกดสวิทช์ที่กล่องรวมสาย A ให้ไฟแดงติด เพื่อเป็นการเริ่มต้นปรับทริมตีนผี

[ตาโจ]

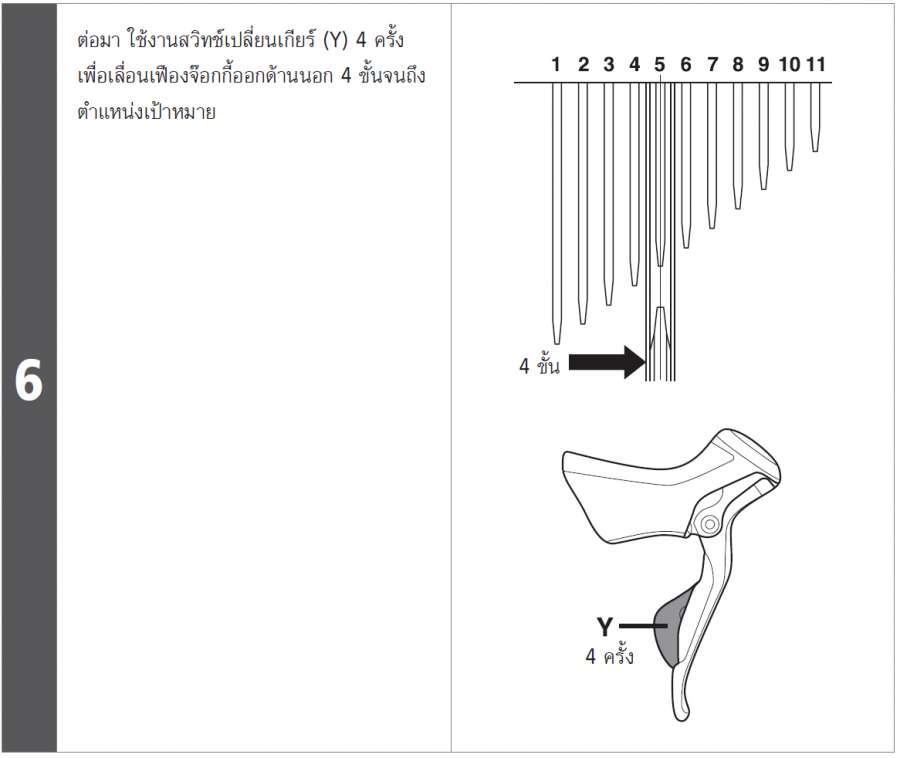

ขั้นที่ 21 ทำการปรับทริมตีนผีให้ตรงกับเฟืองหลังที่ 5 โดยปรับสวิทช์ X เพื่อให้ตีนผีเลื่อนเข้ามาด้านในเล็กน้อย และ ปรับสวิทช์ Y เพื่อให้ตีนผีเลื่อนออกด้านนอกเล็กน้อย การกดสวิทช์หนึ่งครั้งจะทำให้ตีนผีเลื่อนเข้า-ออกเล็กน้อย โดยสามารถเลื่อเข้าได้ 16 ขั้น และ เลื่อนออก 16 ขั้น ดังนั้นจะสามารถปรับเลื่อนตำแหน่งตีนผีได้ 33 ขั้น ซึ่งเป็นการเลื่อนขั้นละเล็กน้อยเพื่อความแม่นยำ


[ตาโจ]

ขั้นที่ 22 ทำการปรับทริมตีนผี จนได้ตำแหน่งที่ตีนผีตรงกับเฟืองหลัง ดังภาพล่าง
