.....ขอความรู้จากพี่น้องเสือไทยเอ็มทีบีดอทคอมหน่อยครับ...เกี่ยวกับจานหน้า....

[alex.wasan]

ขออนุญาติ copy รูปจากเจ้าของรูปนะครับ

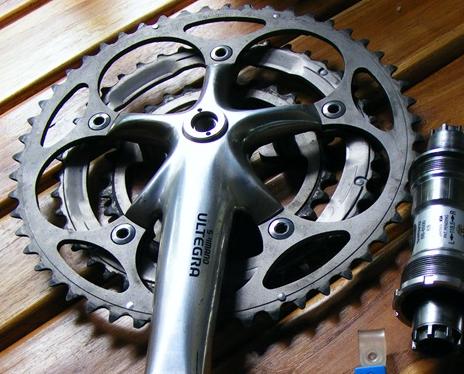

รูปจานหน้า


ผมมีคำถามดังนี้ครับ
1. จากรูปเป็นจานหน้า shimano ผมเข้าใจว่า BCD ของจานใบใหญ่กับจานใบรอง น่าจะเป็น 130 ใช่หรือไม่ครับ (ถ้าไม่ใช่แล้ว BCD ของจานหน้ารุ่นนี้คือเท่าไหร่)
2. จากข้อ 1. แล้วจานใบเล็กสุด BCD เท่าไหร่ครับ (เพราะผมเห็นจุดยึดใบเล็กอีก)
3. ในตระกูลจานหน้าของ shimano ที่เป็นเสือหมอบ ที่มี 5 แขน (ไม่ใช่ 4 แขนแบบเสือภูเขา (ต้องขอโทษถ้าใช้คำผิด)) ฺBCD จะเท่ากันหมดทุกรุ่นใช่ไหมครับ....หรือว่ามีบางรุ่นของ shimano ทำจานหน้ามี BCD ที่แตกต่างจากนี้ไป (ผมหมายถึงทำใบจานหน้าเป็น BCD แบบของยุโรปหรือแบบอิตาลี)
..............ขอขอบคุณล่วงหน้าสำหรับคำตอบจากพี่น้องเสือทุกท่านนะครับ....ขอบคุณมากๆครับ......

[แม่อุ๊]

ขออนุญาติ copy รูปจากเจ้าของรูปนะครับ


ผมมีคำถามดังนี้ครับ
1. จากรูปเป็นจานหน้า shimano ผมเข้าใจว่า BCD ของจานใบใหญ่กับจานใบรอง น่าจะเป็น 130 ใช่หรือไม่ครับ (ถ้าไม่ใช่แล้ว BCD ของจานหน้ารุ่นนี้คือเท่าไหร่)
2. จากข้อ 1. แล้วจานใบเล็กสุด BCD เท่าไหร่ครับ (เพราะผมเห็นจุดยึดใบเล็กอีก)
3. ในตระกูลจานหน้าของ shimano ที่เป็นเสือหมอบ ที่มี 5 แขน (ไม่ใช่ 4 แขนแบบเสือภูเขา (ต้องขอโทษถ้าใช้คำผิด)) ฺBCD จะเท่ากันหมดทุกรุ่นใช่ไหมครับ....หรือว่ามีบางรุ่นของ shimano ทำจานหน้ามี BCD ที่แตกต่างจากนี้ไป (ผมหมายถึงทำใบจานหน้าเป็น BCD แบบของยุโรปหรือแบบอิตาลี)
..............ขอขอบคุณล่วงหน้าสำหรับคำตอบจากพี่น้องเสือทุกท่านนะครับ....ขอบคุณมากๆครับ......

1. BCD = 130 mm.
2. ใบเล็กสุด BCD = 74 mm.
3. BCD ไม่เท่ากันทุกรุ่น เอาเท่าที่เคยเจอนะ
จานสแตนดาร์ด BCD = 130 mm.
จาน compact BCD = 130 mm.
จานลู่ BCD = 144 mm.
ส่วน BCD = 135 mm. และ 151 ไม่แน่ใจว่าชิมาโน่มีหรือเปล่า

[alex.wasan]

ขอบคุณคุณแม่อุ๊มากๆครับสำหรับองค์ความรู้........
แต่ขอถามอีกนิดครับ...ผมเคยวัด BCD ของจานเสือภูเขาชนิด 5 แขนเหมือนกัน(ประมาณรุ่นเก่าๆแล้ว)เท่าที่ผมเห็นในเวป Thaimtb
ของคุณโต้งรถพับ (ขอโทษที่เอ่ยนามครับ) จะเป็นจาน 3 ชั้นแบบ Biopace ผมเคยวัดได้ BCD เท่ากับ 110 สำหรับจานใหญ่กับจานรอง...ส่วนจานเล็กก็ 74 เท่ากับที่แม่อุ๊บอกเอาไว้.......
....ผมก็เลยสงสัยว่าจานเสือหมอบที่ผมโพสรูปเอาไว้....จานใหญ่และจานรอง BCD เท่ากับ 130 แล้วใบเล็กสุดของรูปนี้คือ 110......
.....เรียนถามคุณแม่อุ๊อีกครั้งว่า....จากในรูปใบเล็กสุดคุณแม่อุ๊บอกว่าน่าจะเป็น BCD 74 ใช่หรือไม่ หรือว่าเป็น BCD 110 ตามที่ผมคาดเอาไว้....หรือพี่ๆน้องๆเสือ thaimtb ท่านใดทราบช่วยกรุณาบอกหน่อยนะครับ.......ขอบคุณทุกๆท่านครับ

[แม่อุ๊]

ขออนุญาติ copy รูปจากเจ้าของรูปนะครับ


ผมมีคำถามดังนี้ครับ
1. จากรูปเป็นจานหน้า shimano ผมเข้าใจว่า BCD ของจานใบใหญ่กับจานใบรอง น่าจะเป็น 130 ใช่หรือไม่ครับ (ถ้าไม่ใช่แล้ว BCD ของจานหน้ารุ่นนี้คือเท่าไหร่)
2. จากข้อ 1. แล้วจานใบเล็กสุด BCD เท่าไหร่ครับ (เพราะผมเห็นจุดยึดใบเล็กอีก)
3. ในตระกูลจานหน้าของ shimano ที่เป็นเสือหมอบ ที่มี 5 แขน (ไม่ใช่ 4 แขนแบบเสือภูเขา (ต้องขอโทษถ้าใช้คำผิด)) ฺBCD จะเท่ากันหมดทุกรุ่นใช่ไหมครับ....หรือว่ามีบางรุ่นของ shimano ทำจานหน้ามี BCD ที่แตกต่างจากนี้ไป (ผมหมายถึงทำใบจานหน้าเป็น BCD แบบของยุโรปหรือแบบอิตาลี)
..............ขอขอบคุณล่วงหน้าสำหรับคำตอบจากพี่น้องเสือทุกท่านนะครับ....ขอบคุณมากๆครับ......

1. BCD = 130 mm.
2. ใบเล็กสุด BCD = 74 mm.
3. BCD ไม่เท่ากันทุกรุ่น เอาเท่าที่เคยเจอนะ
จานสแตนดาร์ด BCD = 130 mm.
จาน compact BCD = 130 mm.--> แก้เป็น จาน compact BCD = 110 mm.
จานลู่ BCD = 144 mm.
ส่วน BCD = 135 mm. และ 151 ไม่แน่ใจว่าชิมาโน่มีหรือเปล่า

ข้อ 3. วรรค 2 copy มาลืมแก้ ที่จริง BCD 110
จาน 3 ใบ 5 ขา รุ่นเก่าๆหน่อย จำพวก 46/36/26 ส่วนมากที่เจอก็ BCD 110 มม.

ขอบคุณคุณแม่อุ๊มากๆครับสำหรับองค์ความรู้........
แต่ขอถามอีกนิดครับ...ผมเคยวัด BCD ของจานเสือภูเขาชนิด 5 แขนเหมือนกัน(ประมาณรุ่นเก่าๆแล้ว)เท่าที่ผมเห็นในเวป Thaimtb
ของคุณโต้งรถพับ (ขอโทษที่เอ่ยนามครับ) จะเป็นจาน 3 ชั้นแบบ Biopace ผมเคยวัดได้ BCD เท่ากับ 110 สำหรับจานใหญ่กับจานรอง...ส่วนจานเล็กก็ 74 เท่ากับที่แม่อุ๊บอกเอาไว้.......
....ผมก็เลยสงสัยว่าจานเสือหมอบที่ผมโพสรูปเอาไว้....จานใหญ่และจานรอง BCD เท่ากับ 130 แล้วใบเล็กสุดของรูปนี้คือ 110......
.....เรียนถามคุณแม่อุ๊อีกครั้งว่า....จากในรูปใบเล็กสุดคุณแม่อุ๊บอกว่าน่าจะเป็น BCD 74 ใช่หรือไม่ หรือว่าเป็น BCD 110 ตามที่ผมคาดเอาไว้....หรือพี่ๆน้องๆเสือ thaimtb ท่านใดทราบช่วยกรุณาบอกหน่อยนะครับ.......ขอบคุณทุกๆท่านครับ

จากในรูปใบเล็กสุด BCD 74 ขอรับ ไม่ใช่ 110

[alex.wasan]

....ขอบพระคุณคุณแม่อุ๊อีกครั้งนะครับ...ที่สร้างความกระจ่างให้กับผม....ขอบคุณ thaimtb ด้วยครับ....

[adhapol]

พอดีผมไปกำลังหาข้อมูลเกี่ยวกับ จานหน้า 3 ใบอยู่ แล้วผ่านมาอ่านเจอ เลยขอแบ่งข้อมูลที่ค้นเจอให้น่ะครับ

จานหน้าตัวนี้น่าจะเป็นรุ่น FC-6503 นะครับ ถ้าใช่ก็ Spec ตามนี้เลยครับ
- จำนวนฟัน 52/42/30 T
- BCD 130/74 mm
- Chainline 45 mm
รายละเอียดอื่นเพิ่มเติมในลิ้งค์นี้เลยครับ
http://techdocs.shimano.com/media/techd ... 611829.pdf
